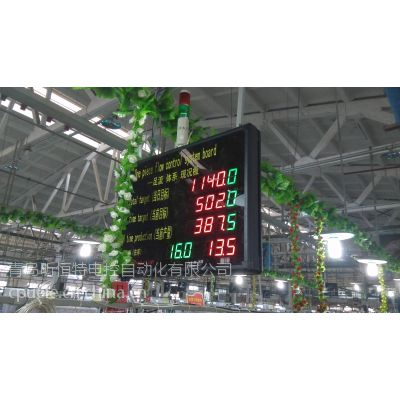

[产品型号]  K-2321RN

[外形尺寸] 750 x 550 x 90 mm

[产品材质] 2.3寸数码管21位单面室内显示，黑色铝合金边框，茶色有机玻璃，后面是铝塑板

[连接电源] 220V

[产品功能]

1. 当日目标：当天的总目标，不随上班时间的增加而增加。

2. 当前目标  ：可以理解为时间目标，标准班8个小时，作息时间 上午7:30-11:00下午 11:30-16:00，设置好当日目标后，每隔T时间后加一，T=当日目标/工作时间；单位秒。这个时间根据目标自动变化。

3. 当前产量：是流水线的出口，有两路采集点，每次采集到信号加0.5；在流水线的入口有一路信号采集，这个数据是不显示的，但需要记录。用来计算实际在库数量。

4. 在库：绿色表示标准在库：是设定值运行中不变。 红色是实际在库值A，A=流水线入口数量-流水出口端数量（当前产量）。当实际在库>标准在库时声光报警灯报警。

5. 报警器：红 绿 双色声光报警器，平时正常运行时，绿色常亮，当产生上述报警条件时红色灯亮，并有声音报警。直到报警条件不成立。

6. 数码管：当日目标 ，当前目标，当前产量的小数部分，和目标在库都为绿色。

控制盒：

 设置按键：通过与调节按键配合对目标及标准在库进行设置。

 调节按键：在设置模式下调节设置按键选择的位数，调节范围0-9.

 纠正按键：长期使用或某些因素引发内部时钟错乱。可在中午11:30时长按本键，纠正时钟。

 清零按键：对实际产量进行清零，可自动清零，每天早上开始工作时自动清零（上面说到的内部时钟准确的情况下）。

信号采集：

 入口信号：一路干接点的形式进行采集。

 出口信号：两路干接点的形式进行采集，（对应出口的两台机器）。
